Hoe u een Spin Doctor-tegelnivelleringssysteem voor grootformaattegels gebruikt: de definitieve mastergids

De installatie van grootformaat tegels-met een zijde groter dan 15 inch-vertegenwoordigt het toppunt van moderne tegels en biedt een naadloze esthetiek en een luxueus gevoel van ruimte. Toch introduceert deze grootsheid een unieke reeks fysieke uitdagingen: uitgesproken kromtrekken van tegels, versterkte onregelmatigheden in het substraat en een enorm gewicht dat traditionele methoden benadrukt. In deze omgeving waar- veel op het spel staat, is deSpin Doctor tegelnivelleringssysteemis niet alleen ontstaan ​​als hulpmiddel, maar ook als een gespecialiseerde technische oplossing die is ontworpen om de specifieke krachten die bij grote platen spelen te overwinnen. In tegenstelling tot standaard clip-- en-wigsystemen, bevat de Spin Doctor een uniek roterend spanmechanisme dat ongeëvenaarde controle en kracht biedt. Deze uitgebreide gids ontleedt de precieze methodologie, van substraatonderzoek tot uiteindelijke voeg, voor het inzetten van het Spin Doctor-systeem om een ​​perfect vlakke, lip{4}}vrije installatie te realiseren die voldoet aan de strengste industrienormen voor grootformaat tegels.

Het Spin Doctor-systeem decoderen: een technisch antwoord op uitdagingen op groot formaat

Voordat u zich met techniek bezighoudt, moet u de ontwerpfilosofie van het hulpmiddel begrijpen. Het Spin Doctor-systeem is gebouwd rond een nok-actiehefboommechanisme, waardoor het zich onderscheidt van hamer-aangedreven wigsystemen. Dit ontwerp is geen stilistische keuze, maar een direct antwoord op de behoefte aan gecontroleerde toepassing met hoog-koppel op grote, stijve tegels.

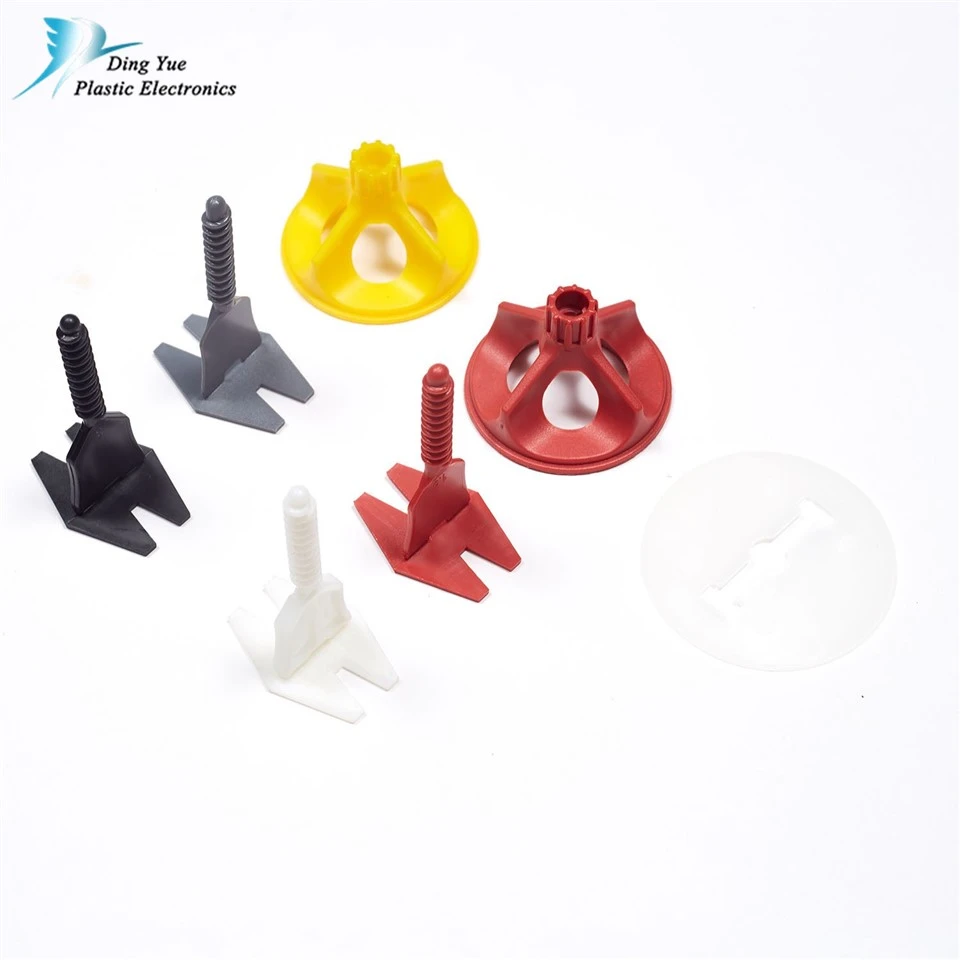

Kerncomponenten en hun synergetische functies

• De basisclip (anker):Een plastic band met laag-profiel en hoge-sterkte-sterkte die onder de tegelranden schuift. Het ontwerp is voorzien van een geïntegreerde, schuine nokkenas en een breeklijn- voor een schone verwijdering. Het is ontworpen om weerstand te bieden aan de enorme schuif- en uittrekkrachten-die worden gegenereerd door het nivelleren van grote tegels.
• De Cam-Actiewig (de "Spin Doctor"):De naamgever van het systeem. Dit onderdeel heeft een draadstang en een nok-hefboomkop. Het wordt in de basisclip gestoken en wanneer de hendel wordt gedraaid, grijpt het nokmechanisme in, waardoor de wig naar beneden wordt getrokken met een enorm mechanisch voordeel. De hendel biedt nauwkeurige voelbare feedback en elimineert de impactschok van hameren.
• Het verwijderprogramma(Optioneel maar aanbevolen):Een gespecialiseerde sleutel die is ontworpen om de gebruikte wig vast te pakken, waardoor deze gemakkelijk kan worden gedraaid en schoon kan worden afgeknipt op het breuk-punt na uitharding van de mortel, waardoor de handen van de installateur worden beschermd en een consistente verwijdering wordt gegarandeerd.

De niet-onderhandelbare basis: voorbereiding vóór- de installatie

Geen enkel egalisatiesysteem, hoe geavanceerd ook, kan een slechte fundering compenseren. Bij grootformaat tegels zijn de voorbereidingseisen exponentieel strenger.

Vlakheid van het substraat: de 10-voetregel

De industriestandaard, volgens deTegelraad van Noord-Amerika (TCNA), schrijft voor dat het substraat voor tegels van groot formaat niet meer dan 1/8 inch per 10 voet mag afwijken, en 1/16 inch per 2 voet. Gebruik een richtliniaal van 3,5 meter om de hele vloer in kaart te brengen. Markeer de hoge plekken voor het slijpen en de lage plekken voor het opvullen met een polymeer-gemodificeerde patchingmassa. Deze stap is van cruciaal belang; een kromgetrokken tegel op een golvende ondergrond creëert een onoplosbare puzzel.

Selectie en toepassing van mortel: het "bodysuit" van hechting

Grote, dichte porseleinen tegels hebben een minimale porositeit en een hoog gewicht. Dit vereist een hoogwaardige, polymeer-gemodificeerde, grote-dunne- mortel (vaak aangeduid als LFT) met hoge hechtsterkte en niet-uitzakeigenschappen. De mortel moet worden gemengd tot een consistente, klontvrije consistentie-met een inkeping. De toepassingsmethode is tweeledig:

1. Terug-Beboteren (inbranden):Gebruik de platte kant van detroffel, breng-een dunne laag mortel aan op de hele achterkant van de tegel. Dit "primeert" het oppervlak, breekt de oppervlaktespanning en zorgt voor 100% lijmdekking-een vereiste, geen aanbeveling, voor tegels van meer dan 24".
2. Ingekerfd bed:Kam de mortel op de ondergrond met behulp van de door de mortelfabrikant gespecificeerde troffelgrootte (gewoonlijk een vierkante inkeping van 1/2" x 1/2" voor tegels groter dan 15"). Kam altijd in één richting om uniforme randen te creëren.

Droge lay-out en strategische planning

Begin nooit met mortel. Droog-je hele tegelveld met de door jou gekozen afstandhouders. Hierdoor kunt u:

• Plan de lay-out om bezuinigingen te minimaliseren.
• Identificeer en verspreid tegels met aanzienlijke variatie in kleur of kaliber (grootte).
• Markeer vooraf- de exacte plaatsing van elke Spin Doctor-basisclip. Voor grootformaat tegels zijn minimaal 4 clips per tegel (één op elke hoek) standaard. Voor tegels die aan elke kant groter zijn dan 60 cm, moet u extra clips langs de randen plannen, op een onderlinge afstand van 20 tot 30 cm.
• Maak referentielijnen om de lay-out te behouden tijdens het uithardingsproces van de lijm-.
•

Het stap-voor-stapinstallatieprotocol

Dit is de belangrijkste procedurele volgorde. Werk in beheersbare secties, meestal niet groter dan 10-15 vierkante voet per keer, om te voorkomen dat de mortel overloopt.

Stap 1: Mortel aanbrengen en initiële tegelzetting

Verspreid mortel voor uw eerste tegel of kleine batch. Plaats de eerste tegel met behulp van zuignapheffers en gebruik een lichte glijdende/schommelende beweging (niet meer dan 1/2 inch) om de mortelruggen in te drukken en contact te garanderen. Druk hem niet onder het beoogde vlak.

Stap 2: Onmiddellijke plaatsing van de Spin Doctor-basisclips

Zodra de tegel is geplaatst, schuift u de basisclips onder de randen op elke vooraf-gemarkeerde locatie. Zorg ervoor dat de riem van de clip plat op het substraat ligt en dat de nokaansluiting correct is gericht (naar boven gericht en toegankelijk). De bovenkant van de clip moet gelijk liggen met of net onder de bovenkant van de tegelrand.

Stap 3: Aangrenzende tegels plaatsen en het systeem inschakelen

Beboter en plaats de aangrenzende tegel. Het rust op de gedeelde basisclips. Steek onmiddellijk de Spin Doctor-wig in de basiscliphouder tussen de twee tegels.

De kunst van het "draaien": aanhaaltechniek

1. Begin met het handmatig aandraaien-van de wig totdat deze stevig contact maakt.
2. Steek het hefboomgereedschap (vaak een inbussleutel van 4 mm of een speciale schroevendraaier) in de nokkop.
3. Oefen een constante, stevige druk uit om de hendel te draaien. U zult aanzienlijke weerstand voelen. De nokactie zal een duidelijke "klik" of "knal" uitzenden wanneer deze wordt ingeschakeld en vooruitgaat.
4. Ga door met draaien in gecontroleerde stappen. Let op de tegelranden. Het doel is om de randen te zien verdwijnen en de tegels naar elkaar toe te zien trekken, waardoor de voegen gelijkmatig worden gesloten. De voelbare feedback is uw leidraad-als u een stevige, stevige weerstand voelt en de tegels visueel vlak zijn.Vermijd de verleiding om te-te strak aan te draaien.Het systeem is ontworpen om te stoppen op het optimale spanningspunt.

Stap 4: Verificatie en micro-aanpassing

Nadat u de clips in een gedeelte hebt vastgemaakt, plaatst u een richtliniaal van 1,80 meter of langer diagonaal en over de tegels. Controleer op vlakheid. Het unieke voordeel van de Spin Doctor is de mogelijkheid om micro-aanpassingen te maken. Als er nog een licht hoge hoek overblijft, kan een kleine extra draai aan die specifieke clip dit vaak corrigeren zonder de rest van de installatie te verstoren.

Stap 5: De uithardingsperiode en het opruimen-

Laat de mortel gedurende de volledige door de fabrikant aangegeven tijd (meestal 24 uur) uitharden voordat er werkzaamheden of volgende stappen worden uitgevoerd. Zodra de mortel stevig is, kunt u de Spin Doctor-hendelkoppen eraf halen. Ze zijn ontworpen om netjes los te komen. Laat de resterende wiggen en clips op hun plaats zitten voor de volledige uitharding.

Stap 6: Systeemverwijdering

Na 24 uur (of volgens de mortelinstructies) het systeem verwijderen. Gebruik het speciale verwijderingsgereedschap of een tang om de blootliggende schroefdraad van de wig vast te pakken. Maak een scherpe draaiende beweging. De wig is ontworpen om aan de basis te scheuren. Een lichte tik met een hamer op de overgebleven clipband zal deze dan bij de inkeping breken. Verwijder vóór het voegen alle plasticresten uit de voegen.

Geavanceerde strategieën voor complexe scenario's

Grootformaatinstallaties brengen vaak complexiteit met zich mee die verder gaat dan een eenvoudig raster.

Omgaan met extreem kromtrekken van tegels (gekroonde tegels)

Porseleinen tegels, vooral grote, hebben vaak een lichte bolle boog (kroon). De toenemende kracht van de Spin Doctor is hiervoor ideaal. Strategie: Plaats clips niet alleen op de hoeken, maar in het midden van elke lange rand. Plaats eerst de hoekclips om het vlak vast te zetten en span vervolgens geleidelijk de midden-randclips aan. Hierdoor wordt een verdeelde kracht uitgeoefend die het midden van de tegel zachtjes naar beneden trekt zonder deze te barsten.

Werken met gerectificeerde randen en minimale voegen

Voor een 'minimale voeg'-look (1/16" of 2 mm) is de precisie van de Spin Doctor van cruciaal belang. Gebruik de systeem-specifieke clips die zijn ontworpen voor die voegbreedte. De naar binnen gerichte trekkracht van het nokkenmechanisme zorgt ervoor dat de verbindingen perfect consistent en strak blijven, wat van het grootste belang is als elke variatie overduidelijk is.

Zware, dikke platen beheren (meer dan 3/8 "dik)

De massa van deze platen vereist maximale kracht. Zorg ervoor dat u de zware- Spin Doctor-componenten van de fabrikant gebruikt die geschikt zijn voor de hoogste spanning. Dankzij het rotatiemechanisme kunt u veilig en controleerbaar het noodzakelijke hoge koppel uitoefenen, wat met een hamer moeilijk en gevaarlijk zou zijn.

Vergelijkende analyse: Spin Doctor versus traditionele wigsystemen voor LFT

"Toen ik overstapte op porseleinen platen van 24x48, konden mijn oude hamer{2}} en- wigsysteem gewoon niet de consistente druk leveren. Ik had de ene hoek perfect en de volgende knalde. De Spin Doctor veranderde het spel. Dat klikgeluid als je aan de hendel draait, is het geluid van de tegel die op zijn plaats beweegt. Ik kan genoeg druk uitoefenen om een zwaar gekroonde tegel plat te maken zonder het gevoel te hebben dat ik hem ga breken. Voor alles groter dan 18 inch is dit de enige gereedschap in mijn vrachtwagen." – Lena Vargas, commerciële tegelaannemer

Preventieve probleemoplossing en probleem-oplossing

Zelfs met een superieur systeem kunnen er problemen ontstaan. Hier leest u hoe u ze kunt diagnosticeren en oplossen met de Spin Doctor.

Probleem: Cam-hendel draait vrij zonder vast te draaien

Oorzaak:De wig zit niet goed in de basiscliphouder, of de clip is niet verankerd (zwevend op natte mortel).
Oplossing:Verwijder de wig, zorg ervoor dat de clip plat op de ondergrond ligt en dat de mortel de juiste consistentie heeft. Plaats de wig opnieuw- en druk hem stevig naar beneden terwijl u begint te draaien.

Probleem: Tegelscheuren aan de rand tijdens het vastdraaien

Oorzaak:Te-te vast aandraaien of een onzichtbare microbreuk in de tegel. De tegelrand rust rechtstreeks op een clip die niet perfect vlak ligt.
Oplossing:Stop altijd met aanspannen als u stevige weerstand voelt en de lippen verdwenen zijn. Inspecteer de clips om er zeker van te zijn dat ze schoon zijn en op de juiste manier onder de tegel zijn geplaatst, en niet op een braam of onvolkomenheid drukken.

Probleem: Inconsistente voegbreedte na het vastdraaien

Oorzaak:Ongelijkmatige mortelbedhoogte of inconsistente aanhaalkracht.
Oplossing:Gebruik een getande troffel en kamtechniek die uniforme ribbels creëert. Wanneer u Spin Doctors aanspant, werk dan in een patroon (bijvoorbeeld kriskras-kruis) en voer gelijkmatige, gestage bochten uit op elk, waarbij u de voortgang controleert met een liniaal, in plaats van de ene volledig aan te spannen voordat u naar de volgende gaat.

Veelgestelde vragen (FAQ)

Hoeveel Spin Doctor-sets heb ik nodig per vierkante meter voor grootformaat tegels?

Voor tegels in het bereik van 24x24 inch moet u rekening houden met 4 sets per tegel (één per hoek). Gebruik voor grotere platen zoals 24x48 4-6 sets. Dit komt neer op ongeveer 1 tot 1,5 sets per vierkante voet. Zorg altijd voor een overschot van 10-15% voor onvoorziene uitgaven.

Kan het Spin Doctor-systeem worden gebruikt op muren met grootformaat tegels?

Ja, maar met strikte mortel- en techniekoverwegingen. U moet een niet-uitzakkende mortel gebruiken die speciaal is ontworpen voor grootformaat wandtegels. Het systeem werkt effectief om het doorzakken van tegels tegen te gaan, maar de installatie is fysiek zwaarder omdat u de tegel moet ondersteunen terwijl u de clips vastmaakt. Het wordt ten zeerste aanbevolen voor muren, maar vereist oefening en de juiste mortel.

Is het verwijdergereedschap nodig of kan ik een tang gebruiken?

Het verwijderingshulpmiddel wordt sterk aanbevolen. Het is ontworpen om de wig stevig vast te houden en een hefboomwerking te bieden voor een zuivere scheerbeurt. Pieren kunnen uitglijden, de wig beschadigen (waardoor het moeilijker wordt om te draaien) en zijn moeilijker voor je handen. De tool is een kleine investering die het verwijderingsproces aanzienlijk verbetert.

Kan ik Spin Doctor wedges of basisclips hergebruiken?

Nee. Beide componenten zijn ontworpen voor eenmalig gebruik. De wiggen worden tot hun vloeipunt belast en zullen bij verwijdering afschuiven. De basisclips zijn ontworpen om te breken. Als u ze opnieuw gebruikt, worden de sterkte ervan en de prestaties van het systeem aangetast, waardoor het risico bestaat dat de installatie mislukt.

Kernprincipes voor het beheersen van de Spin Doctor met LFT

• Substraat is soeverein:Perfecte vlakheid (1/8" in 10') is de niet-onderhandelbare basis voor elke grootformaat tegelinstallatie.
• Mortel is een partner:Gebruik een premium, polymeer-gemodificeerde LFT-mortel en bereik 100% dekking via back-boteren en goed inkerven.
• Plan de aanval:Droog-alles. Breng uw clipplaatsing in kaart. Werk in kleine, overzichtelijke secties.
• Luister naar het hulpmiddel:De feedback van de nokkenhendel is uw leidraad. Gebruik gecontroleerde, stapsgewijze bochten. Het doel is stevige weerstand, niet maximale kracht.
• Verifieer onderweg:Controleer tijdens en na het vastdraaien voortdurend op vlakheid met een lange richtliniaal en voer onmiddellijk kleine- aanpassingen uit.

Conclusie: het vaartuig met gecontroleerde kracht naar een hoger niveau tillen

Het plaatsen van grootformaat tegels is een discipline die respect vereist voor schaal, materiaalkunde en natuurkunde. Het Spin Doctor tegelnivelleringssysteem komt deze discipline binnen als een precisie-instrument, dat brute kracht vervangt door gekalibreerd koppel. Het nok-actiemechanisme biedt de controle, kracht en feedback die nodig zijn om diplomatisch te onderhandelen met de inherente kromming en massa van grote platen, waardoor een installatie met een hoog-risico wordt getransformeerd in een voorspelbaar, herhaalbaar proces. Door zich te houden aan de strenge voorbereidingsnormen en de methodische techniek die in deze handleiding wordt beschreven, kunnen installateurs dit hulpmiddel niet alleen gebruiken om lippage te voorkomen, maar ook om een ​​nieuwe standaard van vlakheid te bereiken-een onberispelijk vlak waarmee de schoonheid en bedoeling van grootformaat tegels volledig tot hun recht komen. In de handen van een deskundige vakman is de Spin Doctor meer dan een nivelleringssysteem; het is de sleutel tot het ontsluiten van het ware potentieel van modern, grootschalig tegelontwerp-.
